◆产品简介
KDT-HV-1250N数控高压电源装置，采用4.3寸触摸TFT彩屏液晶做显示和控制，带记忆功能，操作简洁方便，内部采用高精度、快速响应、低噪声升压电源，可以实现0V– (-1250V)电压无极输出，针对光电倍增管【PMT】和微通道板【MCP】使用，主要应用于发光材料测试、光电检测统、荧光检测等领域。
◆产品特点
﹡4.3寸高清触摸TFT彩屏液晶显示，操作简洁方便
﹡可以实现无极调电压输出，精度±1V
﹡小于30mVpp@-1250V纹波噪声输出
﹡集成缓慢爬升给电压和缓慢下降断电压，保护器件免受冲击
﹡外置触发高压输出，采用6KV耐压BNC-HV接口和线束
﹡可以提供+100V\+500V\+1000V\+1250V\+2000V\+3000V量程版本
﹡可以提供-100V\-500V\-1000V\-1250V\-2000V\-3000V量程版本
◆应用领域
﹡荧光检测系统
﹡光纤传感系统
﹡激光雷达探测器
﹡爆炸响应测量装置
◆产品参数
属性 | 参数 | 说明 |
最大输出高压 | -1250V | 对应1250N版本 |
控制精度 | ±1V |
|
输出稳定性 | 优于0.05% | 24小时测试 |
记忆存储 | 可以对当前设置参数关机后存储 |
纹波噪声 | ＜30mVpp | 低噪声 |
负载调整率 | 0.01% |
|
输出电流 | 0.5mA | 可选配10mA版本 |
输出接口 | BNC-HV | 默认配线出货 |
供电接口 | 220V-AC | ±5% |
保护保险丝 | 0.5A | 220V端口 |
内置触发 | 按键触发高压输出和关闭 |
外部触发 | 选配【高低电平控制】 |
工作温度 | 0 – 45℃ |
|
保护 | （1）、内置电压缓升缓降保护 （2）、过流短路保护 （3）、高压输出监测 |
|
选配和定制 |
高压输出提供 | +100V\+500V\+1000V\+1250V\+2000V\+2500V\+3000V -100V\-500V\-1000V\-1250V\-2000V\-2500V\-3000V |
供电类型 | 内置锂电池 外部220V市电 |
触发模式 | 外部电平触发 内置按键触发 |
通讯控制 | 232通讯/LAN口通讯/USB通讯 |
电流监控 | 内置电流镜像监控/不带电流监控 |
高压通道 | 可以提供任意多通道高压阵列 |

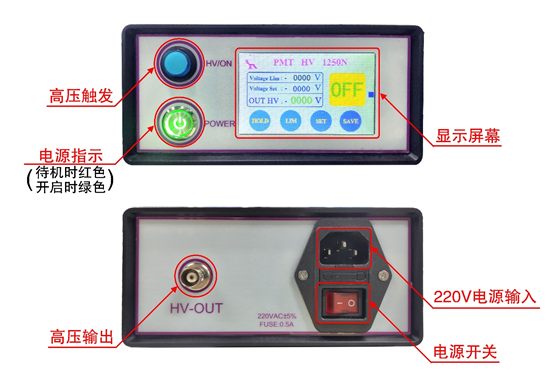

◆标识与尺寸
◆订货信息
型号 | 高压范围 | 电流量程 | 输出接口 |
KDT-HV-1250N | 0 – (-1250) | ＜1mA | BNC-HV |
KDT-HV-1250P | 0 – (+1250) | ＜1mA |
KDT-HV-2000N | 0 – (-2000) | ＜2mA |
KDT-HV-1250P | 0 – (+2000) | ＜2mA |
KDT-HV-3000P | 0 – (+3000) | ＜2mA |
