数控PZT驱动器

型号

KDT200VPP-AMP

功能

PZT驱动器模组

供电

+5V

不建议用适配器等高噪声电源供电！！

电流

+80mA

低功耗

内置信号源

1Hz – 5KHz【不失真波形】

-3dB带宽

频率精度

0.004Hz

内置高精度DDS

输出信号幅度

50Vpp/100Vpp/150Vpp/200Vpp

4个档位【拨码控制】

拨码开关使用说明

下拨有效，只能识别一位；其他拨码组合方式，识别为最低幅度输出！！！

波形输出

正弦波【1Hz-4KHz】【@200Vpp】

三角波【1Hz-5KHz】【@200Vpp】

方波波【1Hz-1KHz】【@200Vpp】

输出驱动电流

最大10mA

输出信号方式

全差分信号

任何一个端口不能与地短路！！！

最大电容负载

300Hz频率下，200Vpp输出，可以驱动100nF电容负载

内置高压

+210V

高压纹波

小于15mVpp

使能关断

高电平有效【关闭输出】

悬空或者低电平【开启输出】

选配

通讯方式

串口通讯【115200】

变量控制

频率控制、使能关闭控制、波形控制

串口电平

兼容cmos或者TTL

指令方式

16进制hex指令格式【提供的说明书里面涵盖】

串口配件

随机配送一个CH340转串口模块

指示灯功能

红色代表电源、绿色代表系统运行【闪烁】

过载保护

过压和过温自动关断

带输出指示灯

重量

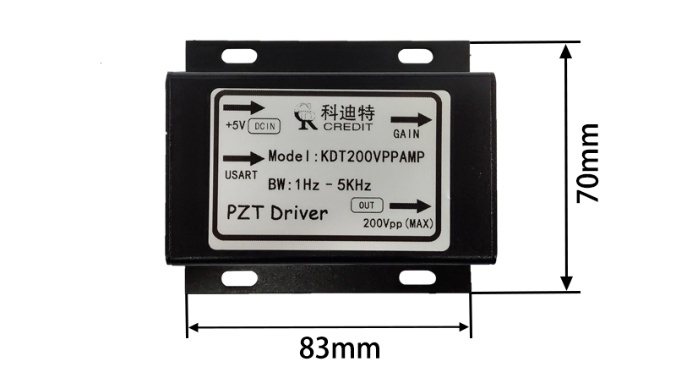

尺寸规格

工作温度范围

-25℃ - +65℃

存储温度范围

-45℃ - +85℃

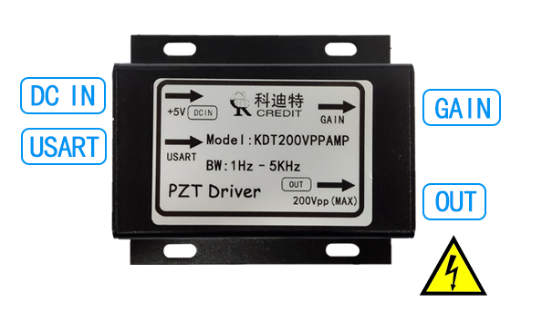

信号接口

3.81电源座子【可插拔】

供电接口

DC 5.5 * 2.1

配送线

应用

压电陶瓷驱动、门控开关信号、促动器激励源等

发货说明：实物模块+线束配件+CH340模块+模组使用说明书+售后技术支持

本模块为功能性模块，不提供开发资料和原理图方案等信息，请购买的买家知悉！

本店可以定做DC-10MHz带宽，峰值高达1KVpp高端压电驱动器和光电门控驱动器！

模组特点说明：

（1）、低功耗PZT驱动器，工作电流+5V@50mA, 直接USB可以正常驱动；

（2）、内置0.004Hz分辨率DDS信号源，可以产生高精度频率波形；

（3）、固定内部增益系数，分为4挡可调，基本覆盖市面常用的PZT驱动电压值【50Vpp/100Vpp/150Vpp/200Vpp】

（4）、USART通讯控制，可以直接对接外部控制器串口，指令简单明了，可以通过USB转串口模块，直接连接电脑，发送指令控制；

（5）、通过串口可以控制：使能关闭开启、频率、波形三个变量

（6）、可以实现方波【1Hz – 1KHz】，正弦波【1Hz – 4KHz】，三角波【1Hz – 5KHz】

模组使用注意事项：

（1）、供电只能为+5V，不支持宽压供电【设计是直接匹配USB电源的】

（2）、增益调节时，只有一位有效，其他位或者全高、全低，均为最低电压输出；

（3）、高压输出接口为差分信号，任何一端口都不能接地；

（4）、测试输出方法：采用高压差分探头测试；

（5）、串口波特率115200，兼容CMOS或者TTL电平，这里不是232接口！！！

（6）、低于5Hz的正弦波有衰减。请注意！

（7）、供电可以通过DC座子，也可以通过XH2.54座子，两者只用一个即可；
