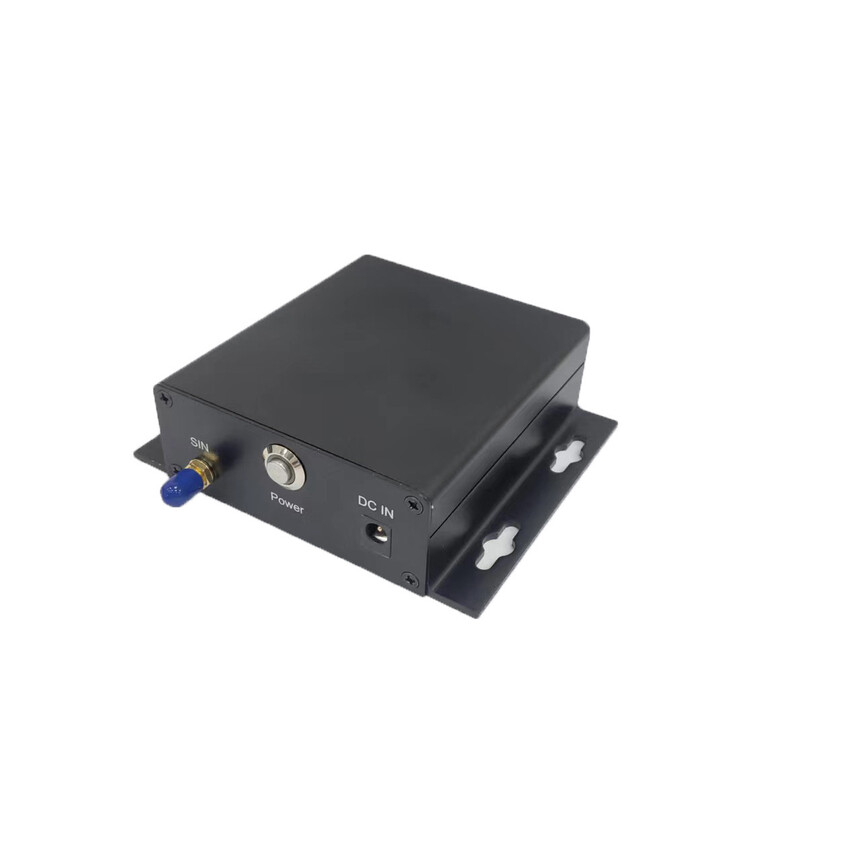

双极性线性高压高速放大器

订货型号

KDT1MHZAMP-091

功能

双极性线性高压高速放大器

输出模式

单端模式

对地高压

供电

+12V【只能+12V供电】

备注：启动电流大于3A

【默认配高品质适配器】

电流

+350mA【静态电流】

+600mA【工作电流】

+2000mA【50Ω负载】

不失真带宽

DC – 4MHz【50Vpp】

-3dB带宽

失真带宽但峰值保持

DC – 12MHz【50Vpp】

-3dB带宽

输入信号幅度

0  -  5Vpp

支持双极性信号

增益

固定5倍、10倍、20倍

只出固定增益版本

驱动电流

持续电流500 mA / 峰值电流1A

【输出接50欧姆电阻，依然可以保持50Vpp输出，频率500KHz下测试！】

放大波形

任意模拟信号波

输出最大峰值

54Vpp【出货按照0-10Vpp， 增益5倍， 输出0-50Vpp配置】

输入阻抗

10KΩ

输出阻抗

＜2Ω

输入输出极性

同相和反相可选

最小负载电阻

10Ω

沿变响应

小于20nS【上升/下降时间】

最大幅值测试

最大电容负载

小于100nF

内置高压

±50V

内部高压，注意安全！

高压纹波

小于30mVpp

过载保护

过压和过温自动关断

内置放大器结构

AMP1 + AMP2 + AMP3

重量

316.33g

尺寸规格

103X89X34

（长X宽X高mm）

工作温度范围

-25℃ - +65℃

存储温度范围

-45℃ - +85℃

信号输入接口

BNC接口

信号输出接口

BNC接口

供电接口

DC 5.5 * 2.1

配送高品质适配器

应用

压电陶瓷驱动、门控开关信号、促动器激励源等

高压推力说明

此版本模组适合大推力和大电容性的压电陶瓷设备，只支持压电位移平台小推力促动器！！！

使用注意说明

（1）、供电只能为+12V且电源具有4A峰值能力，否则启动不了；

（2）、输出端口严禁直接短路，阻抗负载大于10欧姆，容性负载小于100nF;

（3）、当出现电源指示灯闪烁时，请断开电源，待内部恢复或者联系售后，查询问题；

（4）、内部带,100V高压，请勿自行拆开上电工作；

（5）、驱动电流大于0.5A后，请注意散热；峰值为1A, 非持续电流可以1A,请注意；计算方式：Iout=U/Rload;

（6）、模组为固定增益放大器，不提供可调增益版本；

（7）、由于输出高压，请勿直接连接示波器等仪器设备，必须要用衰减档位的示波器探头；如果有条件的买家，建议用高压差分探头，保护仪器安全！

保修说明

自收货日起算，保修6个月！【擅自撕开防拆标签，不提供售后保修和服务！请买家知悉！】

订货时间说明

常规参数5个工作日内发货，急单不接！

发货清单

（1）、12V高品质适配器；

（2）、实物模组一套；

（3）、使用说明文档-电子档一份；

说明：不是模块直接就输出50Vpp, 计算公式为：Uin * G = 50Vpp【最大】，用户可以控制电位器增益或者输入幅值，来控制输出峰值大小，在整个幅值输出范围内是完全线性变化的！！！

发货说明：实物模块+线束配件+售后技术支持

本模块为功能性模块，不提供开发资料和原理图方案等信息，请购买的买家知悉！

本店可以定做DC-10MHz带宽，峰值高达1KVpp高端压电驱动器和光电门控驱动器！

KDT1MHZAMP

同相放大

5倍

10倍

20倍

定制

反相放大

5倍

10倍

20倍

定制
