数控射频衰减器

型号

KDT30ATT/KDT60ATT-数控射频衰减器

功能

数控射频衰减器

内部级数

1级

衰减量程

0 – 31.75dB

步进量程

最小0.25dB【可控step:0.25/0.5/1/5/10dB】

使用带宽

出货校准9KHz – 6GHz

【不能过直流或者很低频率！】

要求不高可适用到8GHz

端口驻波

优于1.7

端口方向

具有双向射频输入输出特性，可不用区分输入输出！

最大承受功率

1W【+30dBm】

0dB状态下插入损耗

3GHz内＜2.3dB

6GHz内＜3.0dB

7GHz内＜4.3dB

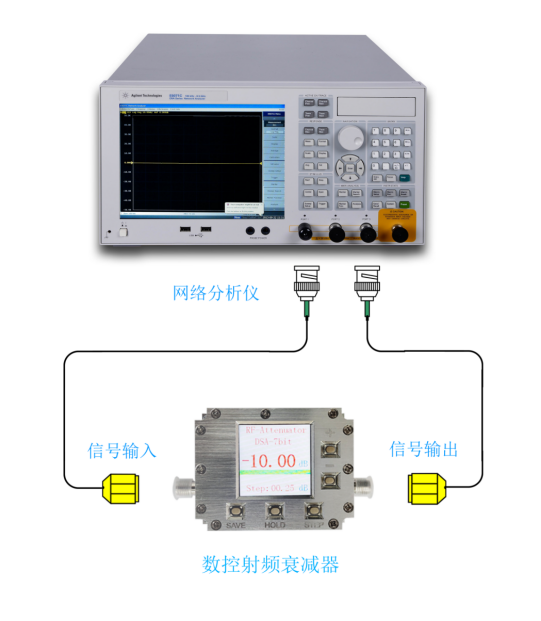

出货标准为：6GHz内网分测试小于3.2dB，视为出货合格标准；

供电

+5V@100mA

功耗

＜0.6W

串口电平

3.3V或者5.0V可操作

外接配送一个CH340模块，可以与电脑串口助手通信；

上位机控制

版本暂不提供上位机软件！

串口波特率

115200

8位无校验

串口指令发送间隔

大于50mS

暂不提供高速版本！

指令参数和格式

具体请参考使用说明手册！

按键功能

加、减、步进、保持、存储

具体请参考使用说明手册！

可控方式

按键操作或者串口通信

显示数据与串口同步

射频接口

标准SMA【13GHz】

外罗内孔

屏幕尺寸

1.3寸【分辨率240*240】

通讯和供电接口

XH2.54-4P

默认配线

上电工作状态说明

上电后，进入启动界面，调用上次断电前数据值，在进入主控显示界面，并控制衰减器工作！【上电既按照上一次断电值直接工作！】

重量

101.84g

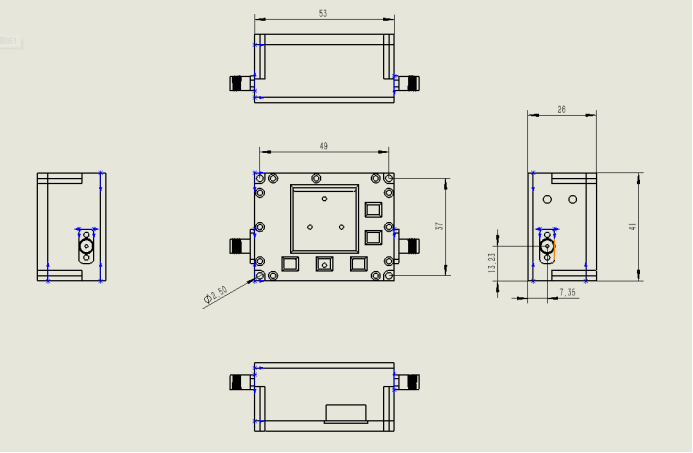

尺寸规格

53*41*26mm

工作温度范围

-25℃ - +85℃

存储温度范围

-45℃ - +105℃

是否发热

不发热，低功耗

腔体方式

内置3层PCB基板和3段CNC腔体构成，具有全屏蔽特性，满足RF使用要求！

3GHz与6GHz版本说明

不单独提供3GHz版本，6GHz足矣覆盖3GHz使用，且指标参数优秀！

衰减器级联使用说明

模组出货均配有独立的串口ID地址，可以实现多个模组级联使用，通过串口总线！

出货指标说明

均满足6GHz情况下，达到3.2dB以内的插损，在出货，指标参数真实有效！

发货配件信息

（1）、模组实物一套

（2）、配套CH340转接板一套

（3）、使用说明手册一份

备注：不提供开发资料等信息，模组为集成标准模组产品；只提供必要的指令控制信息和参数详情！

保修信息

自购买之日起，保修6个月；擅自拆开封条，本店不做任何售后服务和技术保障！

订货信息

下单后5个工作日内发货，急单不接，请提前联系客服订货！

定制开发信息

可以提供衰减扫描、带宽、校准、0.1dB级别精度开发和定制！

脱机按键操作优点

（1）、具有小步进和大步进可调功能

（2）、具有一键hold保持，且掉电后上电依然保持，方便机箱装配，永久使用设定好的值；

（3）、具有当前设置好的参数，一键保存，开机后保持掉电值；

同类模组订货信息

KDT30ATT-012

正在供货

KDT60ATT-015

正在供货

KDT90ATT-014

正在供货

KDT127ATT-016

正在供货
