InGaAs PIN高速探测器

InGaAs PIN高速探测器

一、 产品介绍

本产品采用高速宽带InGaAs PIN探测传感器，具有最高6GHz带宽和低于200pS沿变响应特点，超低噪声和高灵敏度等优点；模组支持多种光学输入耦合方式，支持800-1700nm波段，涵盖大部分光学探测应用；内置电池，可以满足独立工作需求，待机时间长达6个月以上；

潜在的应用领域包含：飞秒激光源、激光雷达、能谱成型、光纤通讯传输、光纤传感等领域；

注意事项：

使用时请严格遵守使用说明安全操作规范，确保设备组件正常运行！

产品输出匹配阻抗为50欧姆，需要匹配好才能转换输出！

产品带宽为DC – 2.5GHz，使用高速示波器测量；

内置电池12V/23A型号，当指示灯较暗时，请打开电池仓，更换电池；长时间待机时间高达6个月以上；

模组光学输入可以兼容多种规格接口，可以根据买家需求定制；

如果长时间不使用，请关闭模组电源开关！

测试结构

测试搭建案例：【测试所需设备：可调制高速激光器、信号发生器、PIN探测器、高速示波器】

二、 InGaAs PIN探测传感器参数说明

三、 测试范例【示波器输入阻抗调成50Ω测量】

（1）、激光脉冲响应测试【20MHz调制激光脉冲输入】

（2）、超高速皮秒脉冲激光源输入测试【单脉冲响应测试】

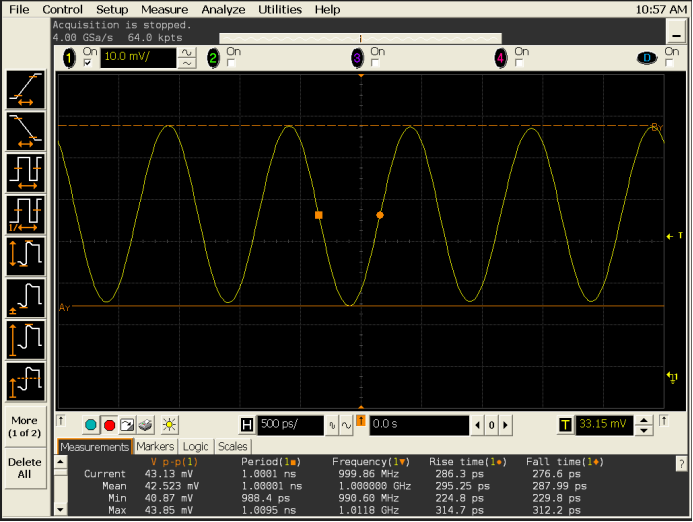

（3）、1GHz高速重频CW波形测试

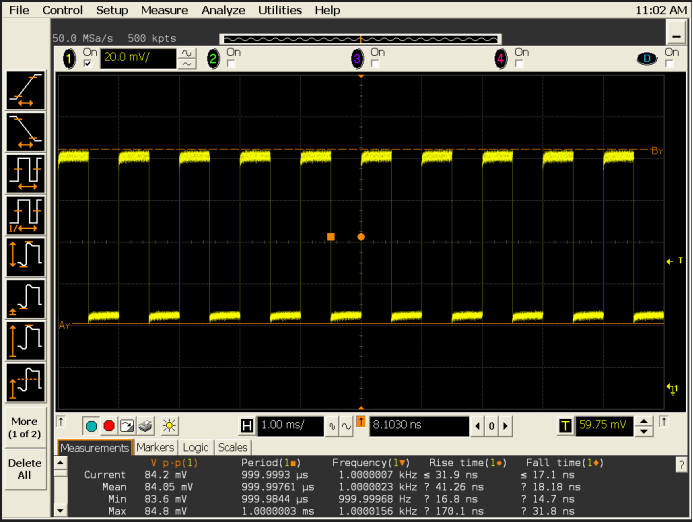

（4）、1KHz低频方波响应测试

四、 匹配放大器后幅值输出状态

（1）、测试1GHz重频下状态【放大器增益约为30dB】

五、 封装尺寸【mm】

六、 配套放大器和低噪声电源模组【选配】
