KDT-SIPM-50M模拟单光子探测器

暂无价格
收藏
商品说明

◆产品简介

KDT-SIPM-50M模拟单光子探测器采用了低噪声高灵敏度SIPM探测器,可以支持200-900nm区间覆盖,且具有单光子检测灵敏度、高响应速度、高带宽等特点,可选单模光纤或自由空间耦合,转换信号由SMA连接器输出,主要应用于发光材料测试、光电检测统、激光雷达探测及光纤传感系统等。

◆产品特点

1.  200nm-900nm多个波段可选,内置探测器;

2.  单光子检测灵敏度,高量子效率探测;

3.  探测器靶面面积可以选:1mm、3mm、6mm

4.  低噪声、高带宽;

5.  可实现紫外和深紫外探测;

6.  小型化封装,内置M4螺丝孔,方便安装使用;

7.  光纤法兰、空间耦合输入可选。

◆应用领域

1.  光纤传感;

2.  光纤激光器测试;

3.  紫外和深紫外探测;

4.  发光材料检测;

5.  荧光检测;

6.  光电检测系统。

◆产品参数

属性

参数

说明

响应波长

200nm - 900nm


峰值探测波长

420nm


量子效率【PDE】

50%

峰值

接收靶面

6mm2


供电电源

+12V@120mA

直流低噪声电源

内置高压

20V – 30V

可调

-3dB带宽

优于30MHz


输出耦合方式

DC耦合

含直流分量

输出信号范围

0 - +3.5Vpp


输出信号噪声

<5mVpp基底


沿变响应

优于25nS


饱和光功率

30uW


输出阻抗

50Ω


增益

10*103V/W


响应度

0.8A/W@420nm,M=1


灵敏度

-45dBm


噪声等效功率

2.5pw/√Hz


工作模式

雪崩线性模式


输出接头

SMA【外罗内孔】


供电接头

雷莫00B两芯


光耦合方式

自由光耦合


可选光纤接头

FC座子或者SMA座子

外形尺寸

50*26*54【长宽高】

单位:mm

安装方式

底部M4螺纹孔


工作温度

-10℃ - +60℃


存储温度

-40℃ - +85℃


湿度

5% - 90%RH


◆特性曲线

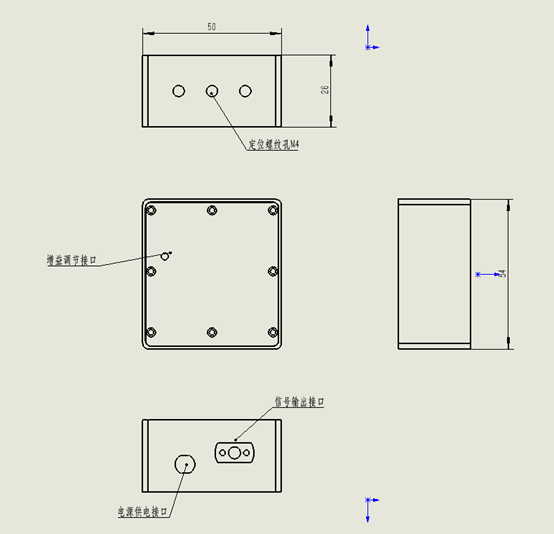

◆封装尺寸


◆订货信息

型号

带宽【-3dB】

输入类型

靶面面积

KDT-SIPM-1mm-10M

10MHz





自由光耦合\FC法兰耦合\SMA法兰耦合

1mm2

KDT-SIPM-3mm-10M

10MHz

3mm2

KDT-SIPM-6mm-10M

50MHz

6mm2

KDT-SIPM-1mm-50M

50MHz

1mm2

KDT-SIPM-3mm-50M

50MHz

3mm2

KDT-SIPM-6mm-50M

50MHz

6mm2






×
